便携式X射线机-S
产品分类：便携式X光机
添加时间：2026/1/15 11:49:58
- 产品介绍
便携式X射线机
(俗称50S液晶型)
一：名称： 便携式X射线机
二：规格型号： ATF/X-50/75-S
四：产品图片：
五：整机简介：
1：结构组成：
由X射线源、限束器、X射线接收器、机架、电源等组成。
2：工作原理：
由X射线源发出X射线，经过限束器透过被测物体后由X射线接收器内增感屏转化成可见图像，
采用CCD摄取可见图像转换成电信号在液晶屏幕上显示出图像，可在明亮室内外使用本机。
3：技术参数：
|
有效视场 |
≤ø50 mm |
|
被测物厚度 |
≤300 mm |
|
X射线管工作电压 |
45-70 kv 连续调节±10% |
|
稳压精度 |
≤±10% |
|
X射线管工作电流 |
0.5 mA 固定不可调 |
|
稳流精度 |
≤±20% |
|
焦点位置与基准轴偏差 |
±1 mm |
|
图像分辨率 |
≥3 lp/mm |
|
主机工作频率 |
20 Khz |
|
X射线泄露率 |
≤1.0 mGy/h |
|
主机尺寸 |
51×36×12 cm |
|
主机重量 |
<4 Kg±10% |
|
功耗 |
≤200 VA |
|
输入电源 |
AC 220V 50Hz 200VA |
|
选配功能 |
内藏式24V/2Ah充电电池、USB采集卡连接PC机、脚踏开关控制X射线源启停、遥控开关控制X射线启停，视频输出RCA及VGA功能 |
4:使用说明简介：
A: 将电源适配器的220V侧插头插入220V电源插座内。
B：将电压调节旋钮逆时针调整到最小，按下射线启动开关。
C: 将被测物体贴紧X射线接收器的液晶屏幕背侧。
D：根据液晶屏幕幕上所显示图像的清晰程度调整电压调节旋钮和电流调节旋钮即可。
E：观察完后再次按下射线启动开关即可关闭X射线源的输出。
5：使用注意事项：
A：使用前请详细检查220V电源电压是否正常。
B: 开启射线启动开关后，尽量减少使用时间，以免造成不必要的X射线辐射。
C: 在使用时电压调旋钮节尽量从最小值至最大值调节。
D: 整机在射线启动开关开启后，在没有外力再次按下该开关后，X射线源会在约1分钟时间内自动关闭，如需要再次开启X射线源，请连续按压两次射线启动开关即可再次工作。
E: 本机的X射线源内部设计有过温度保护电路，如在使用时，前操作面板上“过温”指示灯亮起，则X射线源会停止输出，这不是故障，待X射线源温度降低到适合范围内会再次允许工作。
F：本机在使用若干时间后需要清洗机身表面时，请采用毛巾蘸洗涤溶液少许轻擦机身需要清洁之处，毛巾呈半干燥状态，严禁采用任何有机溶剂，例如汽油，酒精等擦拭清洁，且主机部件各部接缝处严禁进入溶液。

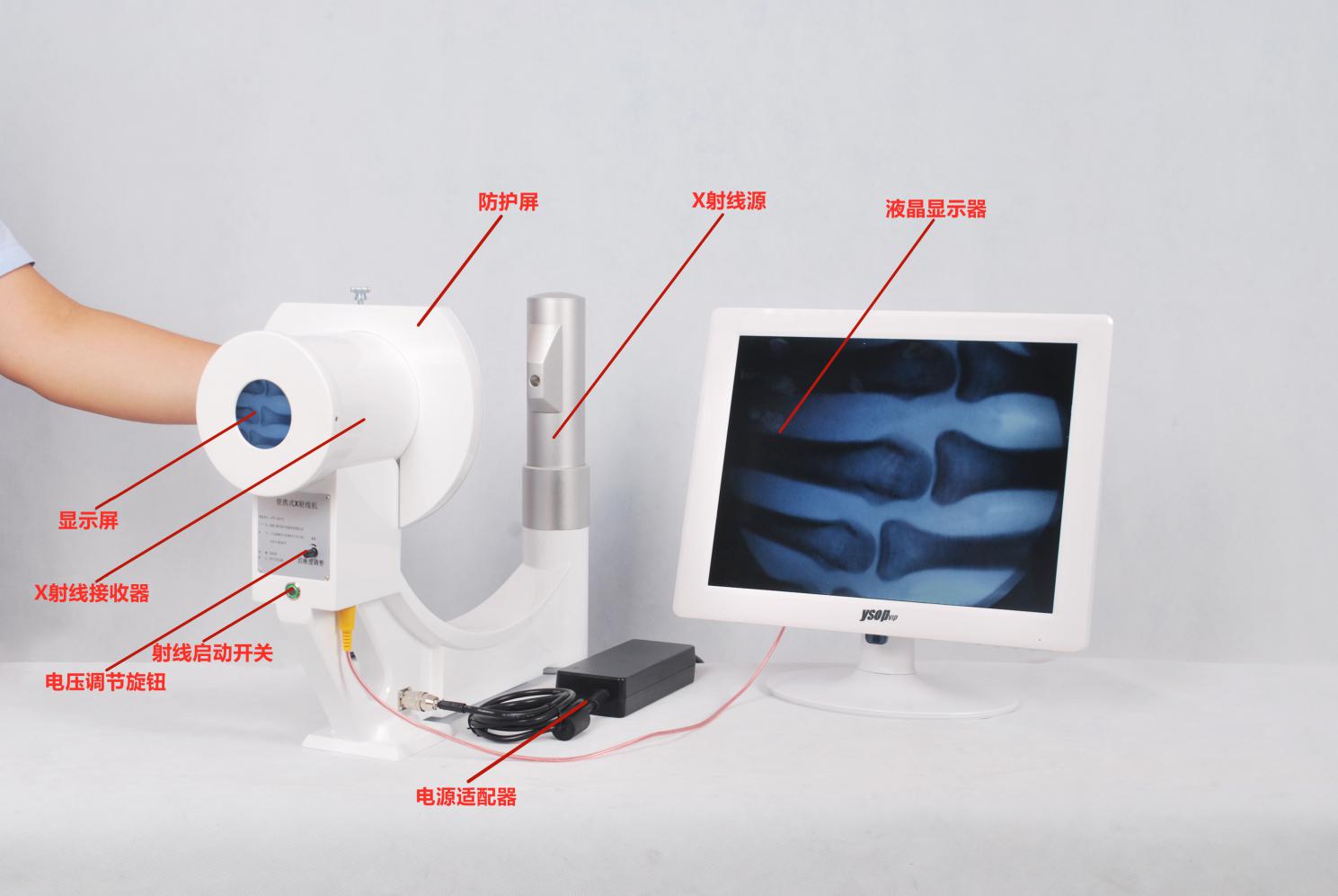

6：使用示意图：
7：拍摄效果图
8：配置清单
|
序号 |
品名 |
数量 |
注明 |
|
1 |
主机 |
1台 |
|
|
2 |
铝制包装箱 |
1只 |
|
|
3 |
附加防护屏 |
1块 |
|
|
4 |
电源适配器 |
1只 |
|
|
5 |
说明书（含保修卡、合格证） |
1份 |
|
|
6 |
选配件 |
××× |
由客户依据下列《选配件功能列表1》 |
